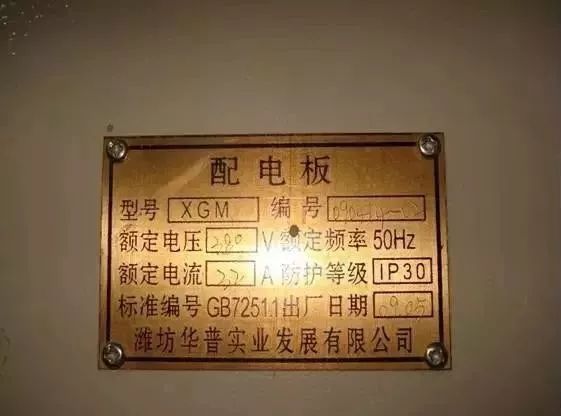

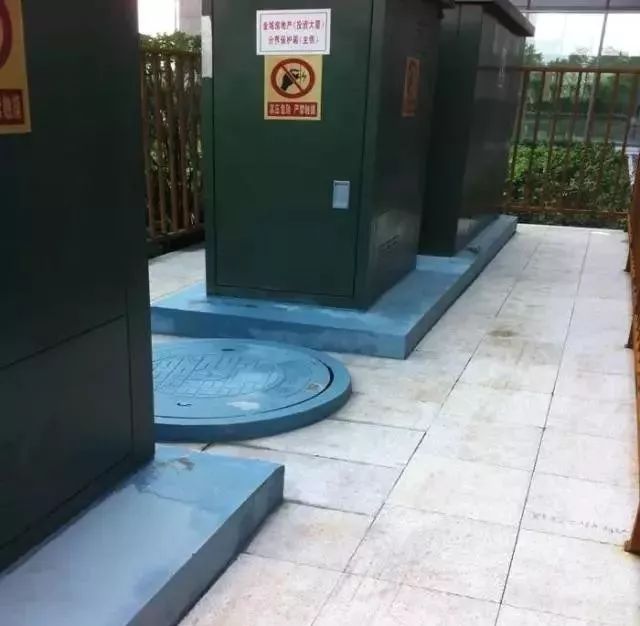

跟着用电的需求，配电广泛运用于各种行业，每一种配电控制设备都需要准确的进行安装，可是配电柜丶配电柜的安装尺度都是不同一。下面我们一起来看看配电柜的安装和接线尺度。室外配电箱加护栏、接地、防雨罩、基础上色、留意美观、要有铭牌，带3C..。..成都配电柜小编将带领大家一起去了解哦！

一、配电箱和配电柜的区别

1. 概念上的区分

（1）配电箱

配电箱是一个小型的电源分配箱，内部包含电源开关和保险装置。结构比较简朴，多用于终端电源分配。配电箱是供电系统中的.后一级配电举措措施，一个配电箱可以是一个电源进线和多个供电输出回路，从配电箱引出供电输出回路至各个用电负荷，因为配电箱的体积较小，不能放入大型配电设备，所以配电箱的容量都不大，一般4-8个小负荷用一个配电箱，配电箱布置在供电负荷的..地带，用电缆或者电线将电送到负荷。

（2）配电柜

配电柜是配电箱的上一级配电设备，其体积较大，其中可以放入较大的电气设备，所以一般作为中等容量负荷的配电设备，包括了配电箱、电念头等，其合用容量在各个工艺领域中有不同，一般在几个千瓦到几十个千瓦。在传统配电箱提供漏电保护和短路保护的基础上，还提供过压保护、打火断电、雷击保护、自动供电、温度保护、功率限定、故障记实、自检功能、学习记忆、移动互联可视化和数字化等功能。

2. 功能上的区分

简朴地说，分配电能的箱体叫配电箱，配电箱主要用作对用电设备的控制、配电，对线路的过载、短路、漏电起保护作用。配电箱安装在各种场所，如学校、机关、病院、工厂、车间、家庭等，如照明配电箱、动力配电箱等。配电箱体积小，可暗设在墙内，可耸立在地面。

二、常规尺度

额定电压交流1kv及以下、直流1.5KV及以下为低压电器设备、用具和材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、用具和材料。高压系统的布线和交接试验，必需符合GB50150划定。接地或接零支线必需单独与相应的干线连接，不答应串联连接。

箱子铁皮厚度要求为1.5mm，户表箱可以1.2mm，大箱及落地柜要适当加厚。浪涌保护器一般采用防雷办或景象形象局指定产品。看设计是否加装漏电探测器，配电箱适当预留位置。塑壳开关及漏保要知足设计要求，一般要装设备用开关。

有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速仍是单速控制。箱里面的设计电线必需符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。

三、配电柜接线图

配电箱中的低压电器，由熔断器、交流接触器、剩余电活动作保护器、电容器及计量表等组成。附近空气温度的上限不超过40℃;附近空气温度24h的均匀值不超过35℃;附近空气温度的下限不低于-5℃或-25℃。

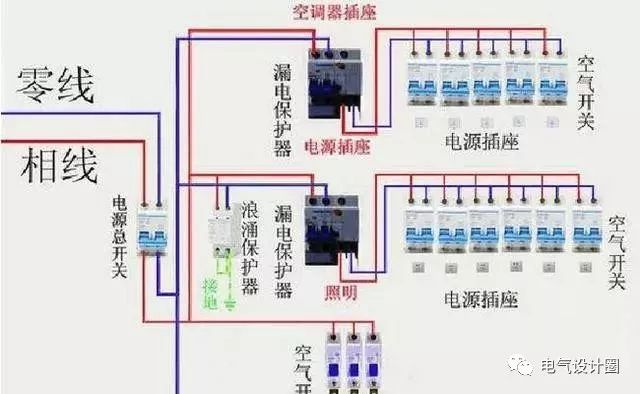

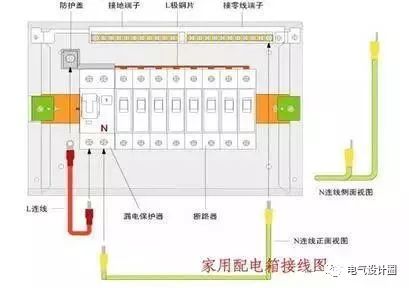

（配电柜接线图）

农网改造的配电箱在室外运行，它不但受到阳光的直接照射产生高温，同时运行中自身也会产生热量，所以在盛夏高温季节，箱体内的温度将会达到60℃以上，这时的温度大大超过了这些电器划定的环境温度

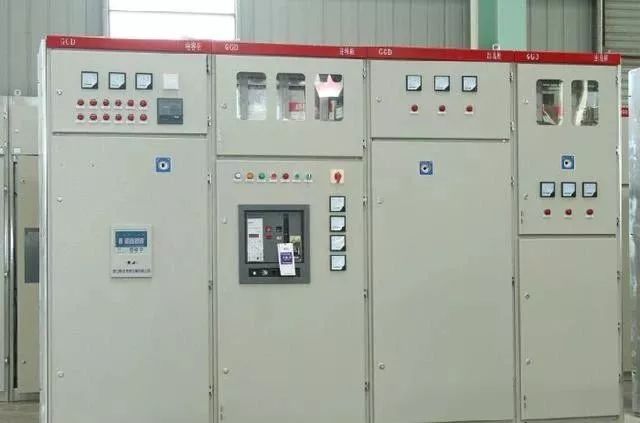

抽屉式开关柜。这类开关柜采用钢板制成封锁外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、..性和互换性，是比较提高前辈的开关柜，开关柜多数是指抽屉式开关柜。它们合用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电..。

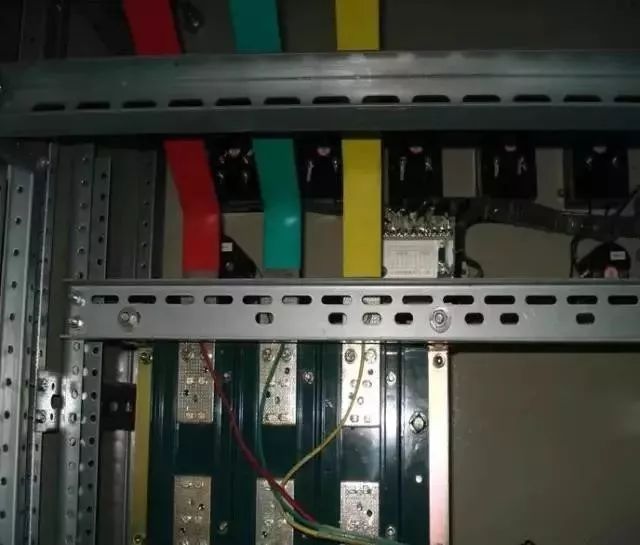

（配电柜接线图）

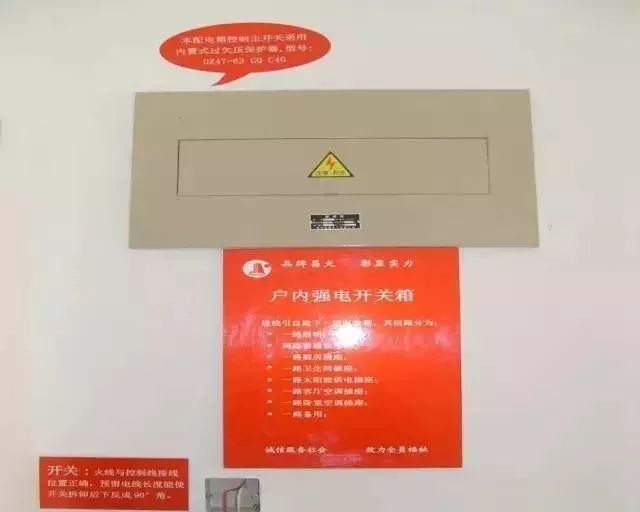

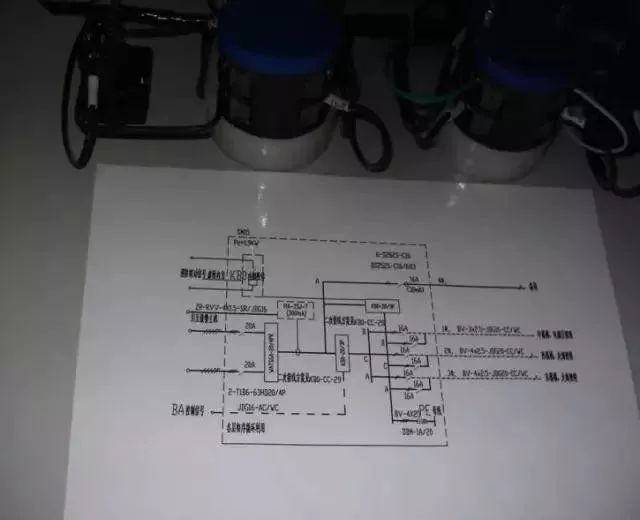

线路图覆膜，..性强；配电箱电缆标明引入位置及回路、缆内线径及去向。

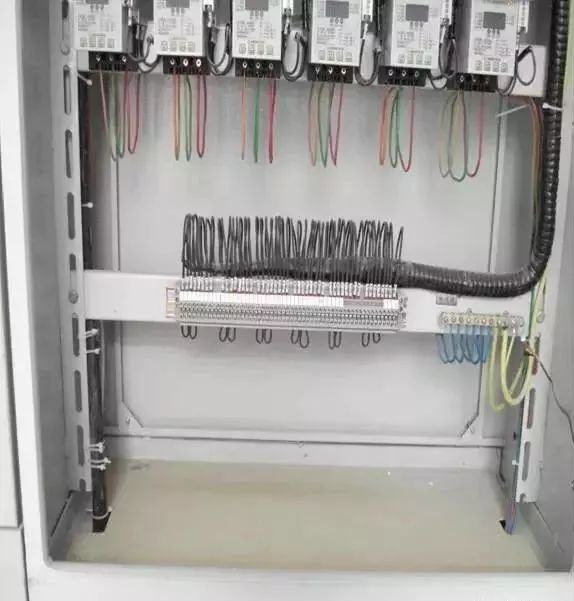

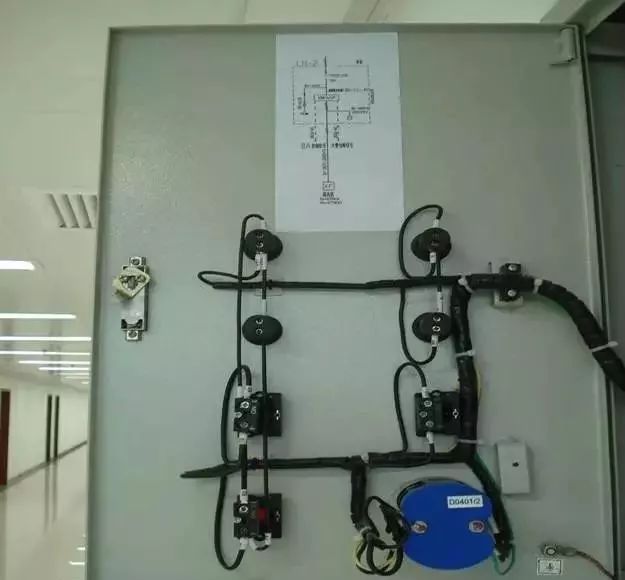

（二次线的绑扎）

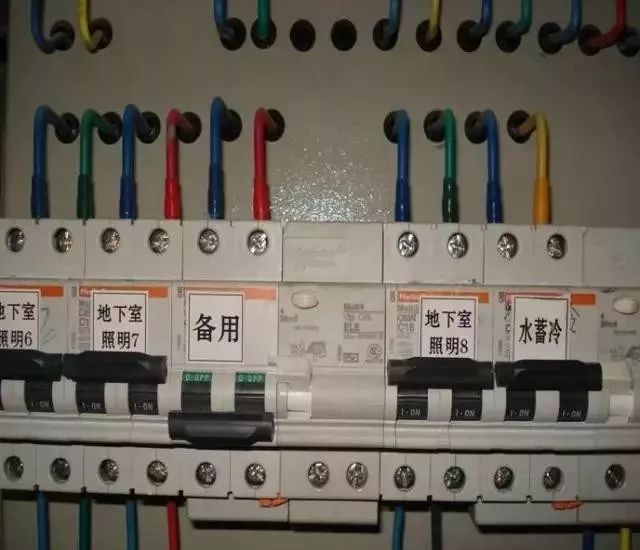

（开关表识要打印线端套热缩管）

（不能用配电箱做桥架支架）

四、配电箱安装位置要求

为了..使用..，配电箱与采暖管道间隔不应小于300mm；与给排水管道不小于200mm；与煤气管、表不应小于300mm。

配电箱不应设在散热器上方，也不应安装在水池的上下侧，假如必需安装在水池两侧的，要有防水、放电措施。

配电箱不应设在楼梯踏步的侧墙上。配电箱如安装在墙角处，其位置应能..箱门向外开启180℃。配电箱也不宜设在建筑物的纵横墙交接处，不宜设在建筑物外墙内侧，防止室内、外温差变化大，箱体结露产生不..。普通砖砌体墙，在门、窗、洞口旁设置配电箱时，箱体边沿距门、窗、洞口边沿不宜小于370mm。宽度300mm及其以上的配电箱，其顶部要设置过梁。

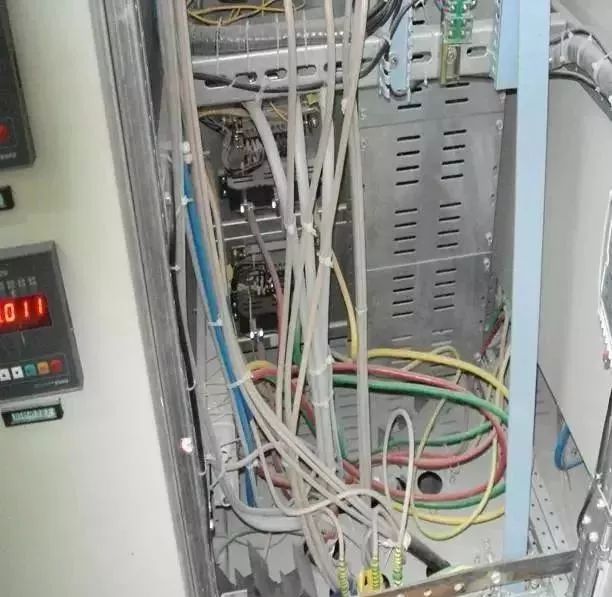

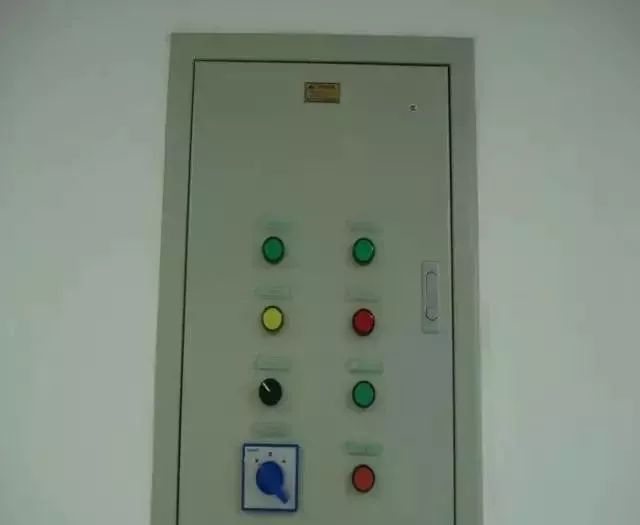

（1）动力箱二次线归顺整洁，带电箱盖跨接良好

（2）消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的.末一级配电箱处设置自动切换装置。
